收藏！仓库的划线标准手册！

导语

一、地面通道线、区域划分线

（1）线型

A类–黄色油漆实线

线宽 60mm：原则上用于物品定位线；

线宽 80mm：原则上用于设备区域线；

线宽120mm：原则上用于主通道线。

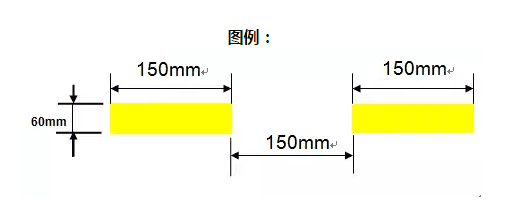

B类–黄色油漆虚线

线宽60mm：大型工作区域内部划分线，允许穿越的通道线（可虚实结合）；

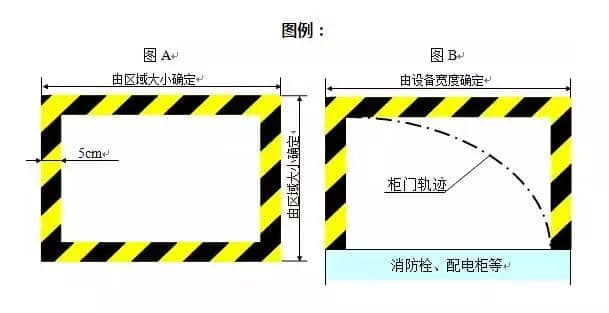

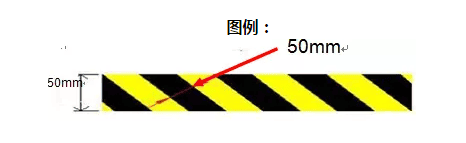

D类-黄色与黑色组成的斜纹斑马线（倾斜45o）

危险品区域线、警示区域线，消防通道线；

（2）定位线

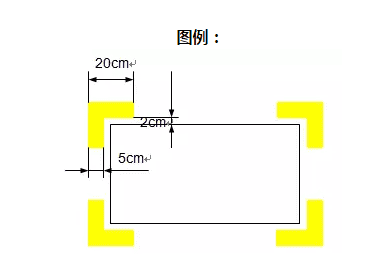

A类—设备的定位：

所有设备与工作台的定位均用黄色四角定位线，工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

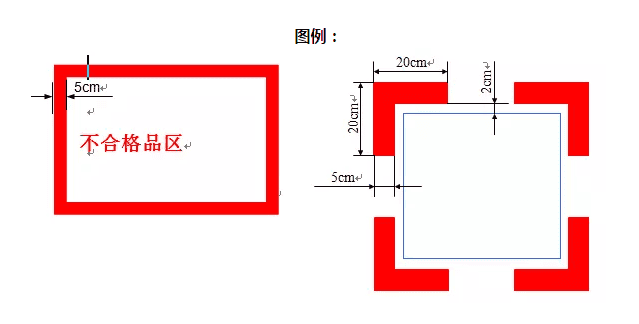

B类—不良品区（废弃物的回收桶、箱、不良品放置架）定位

用红色线，如果定位范围小于40cm×40cm，则直接采用封闭实线框定位；

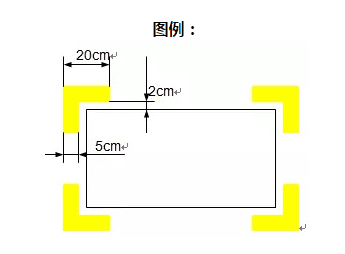

D类—物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位

使用黄色四角定位线；

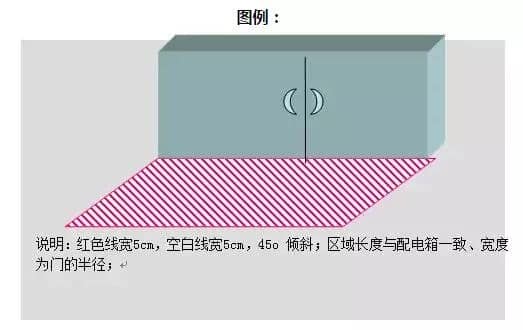

E类—消防栓、配电柜等禁放物品的开门区域处的定位

使用红白相间的斑马式填充线；

F类—移动式设备的定位（如液压叉车、电动叉车、物料周转车等）

使用黄线四周定位线，并标明起动方向；

J类–警示范围线

设置在墙面的消防栓；配电柜、配电箱、电气控制柜等；提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等；

K类–台面物品定位

待加工零件、已加工零件、作业工具，检查工具、记录表、小物盒；

公司统一订制的工具柜、模具架、物品柜标识牌（贴在柜门左上角），标明工具类别，负责人。
