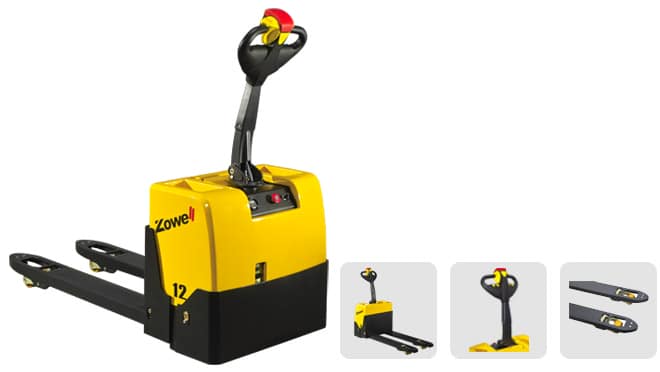

XPm 电动搬运车 XPm 电动搬运车

XPm 电动搬运车技术参数

1 产品型号    XPm13
2 驱动形式   电动
3 驾驶方式   步行式
4 额定承载能力 Q      kg 1300
5 载荷中心距 C      mm 600
6

前悬距

X       mm 194
7 轴距 Y       mm 1200


1

自重(包括蓄电池)

kg 280
2

承载时桥负荷,承载侧/驱动侧

kg 793/597
3

空载时桥负荷,承载侧/驱动侧

kg 56/224


1材料   驱动轮/平衡轮/承载轮 聚胺酯轮
2数量   驱动轮/平衡轮/承载轮             个 1/2/2
3驱动轮尺寸 mmΦ250×80
4平衡轮尺寸mmΦ100×40
5

承载轮尺寸

mm Φ80×98
6 前轮距 mm 400
7 平衡轮距 mm 500


1升高行程 h3 mm120
2提升高度h23 mm205
3作业时舵柄离地高度(最小/最大)h14 mm1275
4货叉回落高度h13 mm85
5总长l1 mm1380
6车体长度l2 mm420
7总宽b1 mm700
8货叉规格s/e/l mm50/160/1150
9货叉外间距尺寸b5 mm560
10最小离地高度m2 mm35
11直角堆垛通道宽度(1000×1200 托盘跨货叉放置)Ast mm1630
12直角堆垛通道宽度(800×1200 托盘沿货叉放置)Ast mm1830
13转弯半径Wa mm1385


1行驶速度 (满载/空载)km/h4/5.5
2提升速度 (满载/空载) mm/s40/70
3下降速度 (满载/空载)mm/s40/40
4最大爬坡能力 (满载/空载)%5.0/10.0
5行车制动 电磁制动




1 驱动电机 kw 0.75
2 提升电机 kw 0.8
3 蓄电池电压/容量,按5小时额定 V/Ah 2×12/70
4 蓄电池重量  kg 2×25


1 控制类型   场效应管控制
2 整车噪音  dB(A) <66
